刮板机闸盘紧链器是用于输送机电机的动力张紧和松开刮板机刮板链的装置,在刮板输送机运转过程中发挥着不可或缺的作用。今天双志机械就带您看看刮板机闸盘紧链器的工作原理到底是怎么样的?

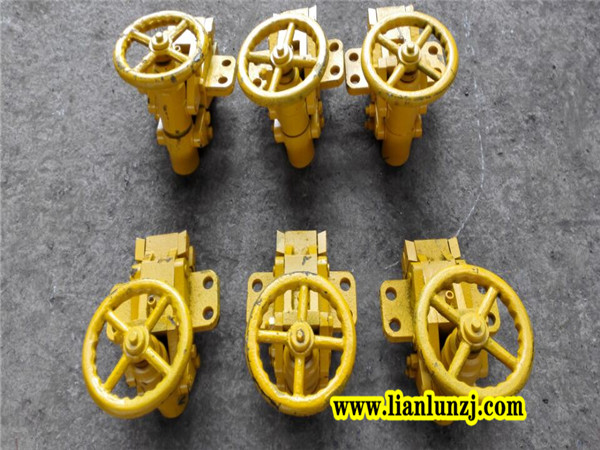

闸盘紧链器
是以连接罩为机座,用螺钉牢固的组装上的。由手动装置、下联接座、连接座等主要部件组成。
闸盘紧链器手动装置由自动板、销轴、连接座、螺钉、螺栓、轴套、丝杠、手轮、夹板、闸块等主要部件所组成。
闸盘安装在减速器输入轴上的闸套上,其制动或松开由制动装置手轮控制。当手轮顺时针旋转时,丝杠使轴套向前移动,使制动板以销轴为支点,向夹紧闸盘方向转动,这样,使两制动板上的闸块对闸盘产生制动力。制动力的大小与刮板链所需预紧力有关,刮板链的预紧力取决于链子的规格,链子的布置形式和输送机的长度。当手轮逆时针旋转时,轴套向前移,两制动板向反方向旋转,制动力随之减小,直至制动板的闸块离开闸盘,制动力完全消失,这样,可以通过旋转手轮来调节和控制制动力,以达到紧链时所需的预紧力。
把闸块安装在正确的位置,制动闸盘。安装新闸块时,两闸块之间最大张开距离应调整为18-20 mm,然后用螺钉固定制动板和闸块的位置。
看完之后您对刮板机闸盘紧链器工作原理都清楚了吧!河南双志机械设备有限公司生产刮板、链轮轴组、紧链器、螺栓、哑铃销等刮板机配件,拥有专业技术团队,生产团队,保障优质的产品质量和服务。了解更多刮板机配件,敬请持续关注。
